Verificación de Equilibrio

El cuadro "Verificación de equilibrio" muestra el resultado del análisis. Distintos cálculos pueden ser llevados a cabo para una misma tarea.

La apariencia del cuadro puede ser modificada según la metodología de verificación seleccionada.

  • Verificación según el factor de seguridad, o la teoría de los estados límite - La última columna de la tabla, permite introducir coeficientes de diseño, los cuales multiplican las fuerzas calculadas. Estas fuerzas se muestran en el escritorio y son actualizadas inmediatamente ante cada cambio de datos y/o configuración.
  • Análisis según EN 1997 - La última columna de la tabla, permite especificar cuando la carga activa en una estructura es considerada como secundaria. Esto se explica con más detalles en la sección combinación de cargas.
  • Análisis según LRFD - en este caso la última columna desaparece.

El muro es cargado por la presión activa o en reposo dependiendo de los ítems seleccionados  en el cuadro "Configuración de etapa"

El procedimiento para Análisis de muros se describe en la parte teórica de este capítulo.

El cálculo forzado se muestra en el escritorio y es automáticamente actualizado ante cualquier cambio de datos o configuración. La parte derecha del cuadro muestra el resultado del análisis del muro contra vuelco o deslizamiento. El botón "En detalle" abre una ventana que contiene un listado detallado de los resultados del análisis de comprobación.

La visualización de los resultados puede ser modificada en el cuadro "Configuración de gráficos".

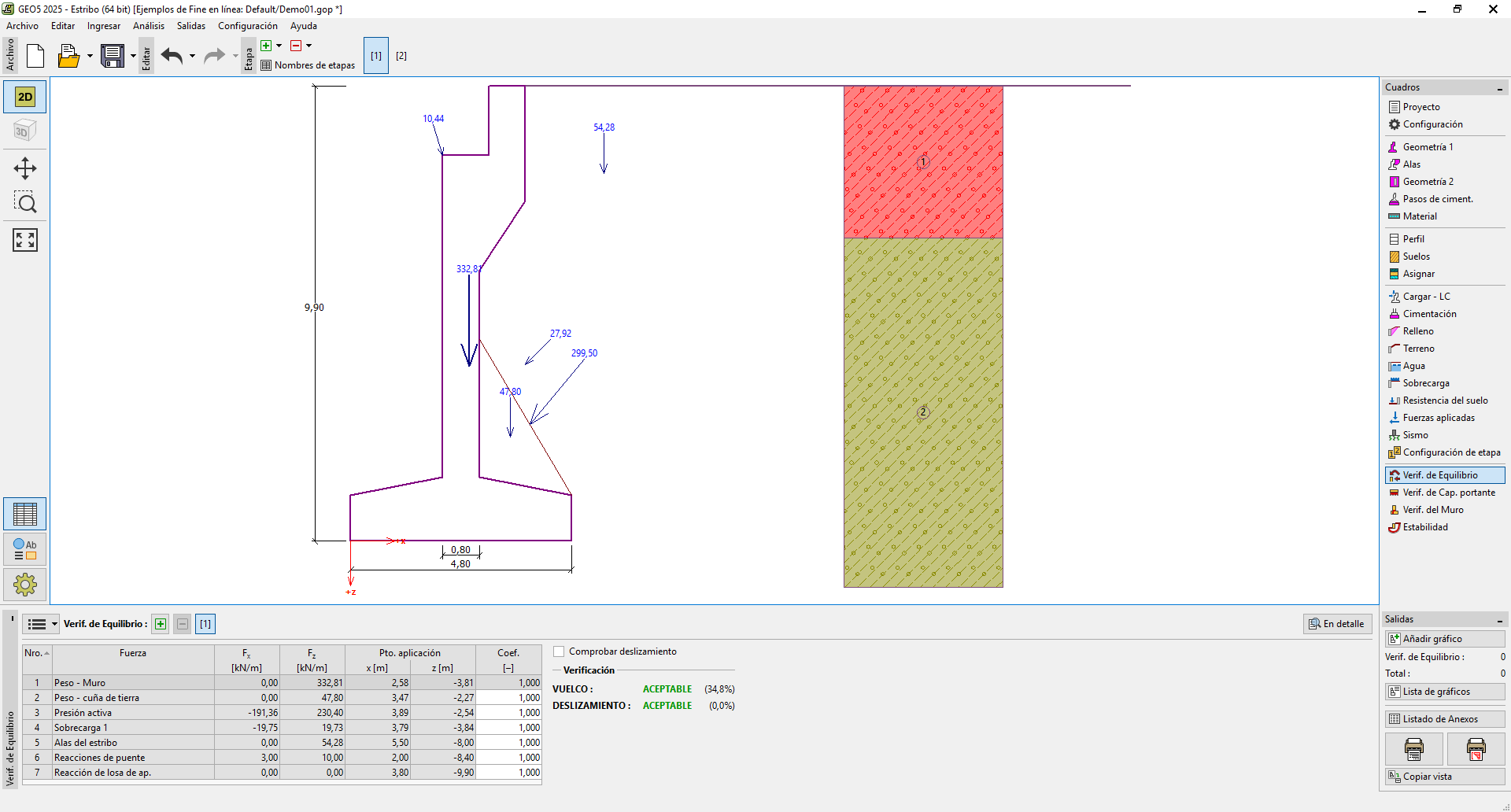

Cuadro "Verificación"
