Geometrie

V rámu "Geometrie" se stiskem tlačítka volí tvar úhlové zdi. U některých tvarů zdi je možné uvažovat žebra v přední nebo zadní části konstrukce. Zvolený tvar s grafickou nápovědou zadávaných hodnot, se zobrazuje v levé části rámu. Tvar zdi  lze editovat buď v rámu vložením hodnot do zadávacích polí, nebo na desktopu pomocí aktivních kót.

V případě šikmých tvarů konstrukce se zadává poměr stran šikmé části 1:x. Zadání rovné konstrukce se provede zadáním hodnoty nula.

V případě, že zadání geometrie zdi nevyhovuje některý z výše přednastavených tvarů, program uživateli umožňuje zadat obecný tvar dříku zdi.

Zadání obecného tvaru zdi

Obecný tvar zdi se zadává pomocí souřadnic bodů, je ale také možné stisknutím tlačítka "Generovat obecný tvar" převzít konstrukci zadanou pomocí kót a dále ji upravovat. Obecný tvar dříku nelze převzít pro konstrukci se skloněným dříkem, odtěžovací deskou nebo zadanými žebry. Body dříku nesmí tvořit výstupek.

Program umožňuje export geometrie konstrukce ve formátu CAD.

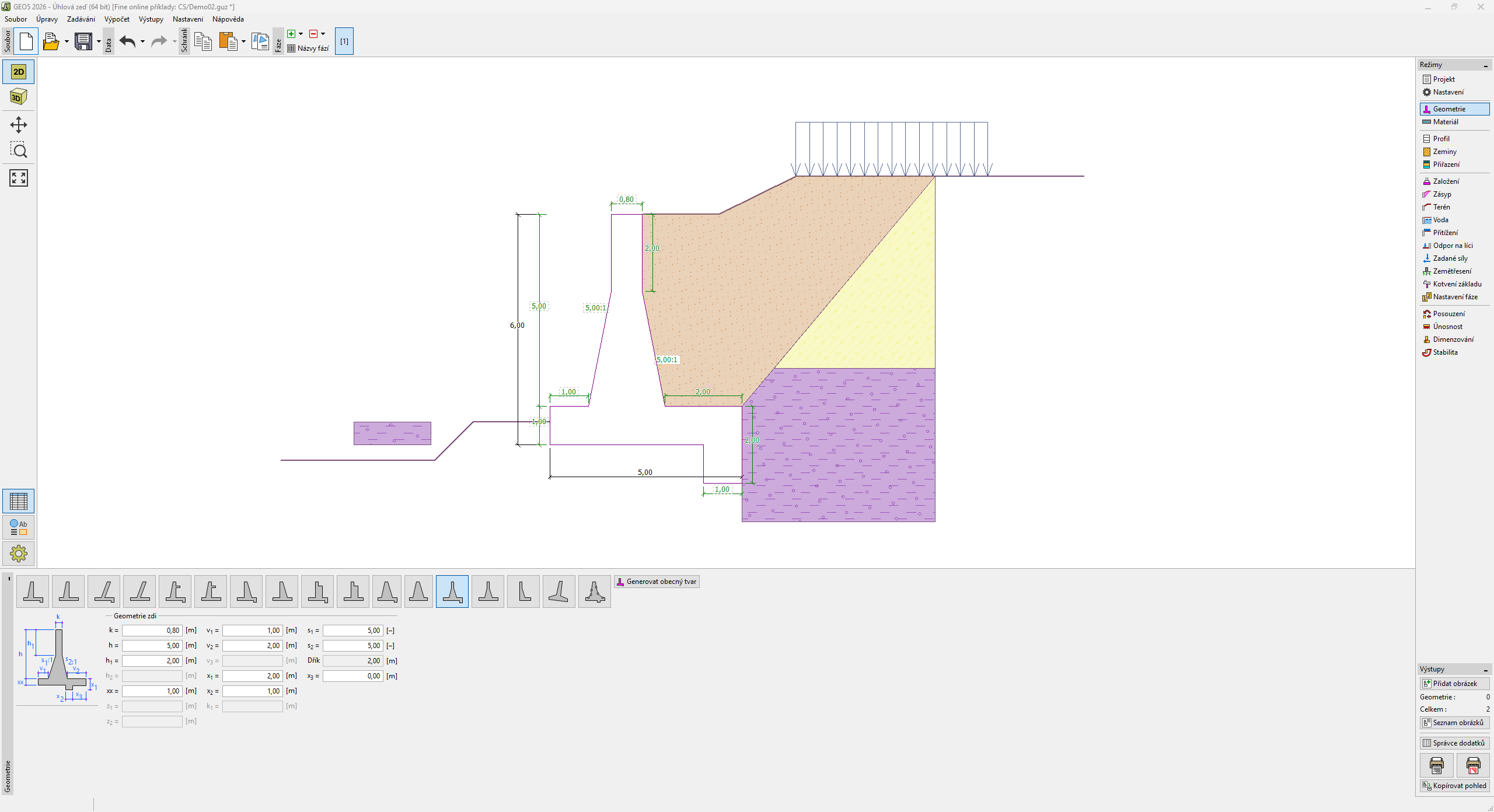

Rám "Geometrie"
