Dimenzování

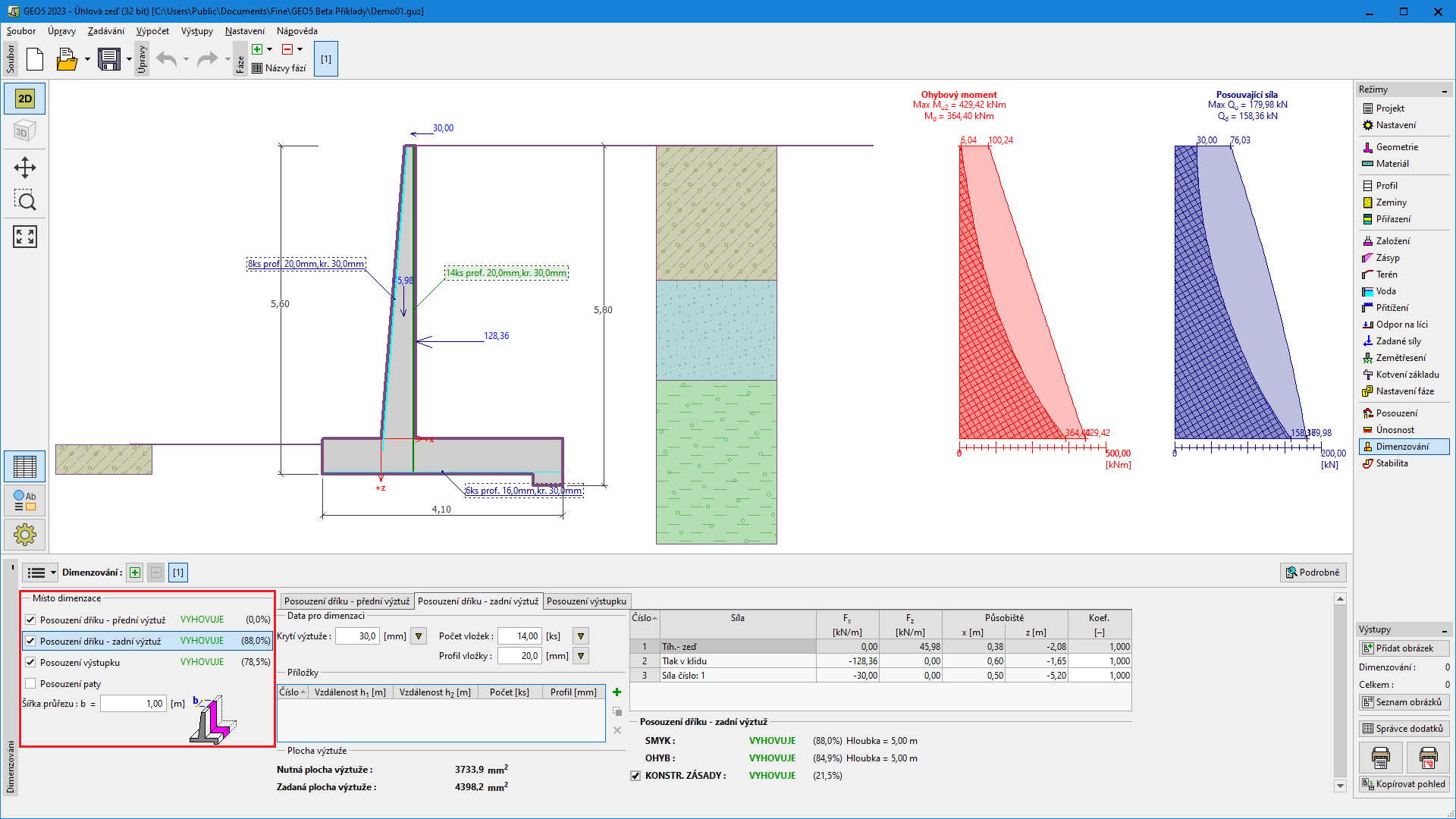

V rámu "Dimenzování" lze navrhnout a posoudit vyztužení průřezů zdi - dimenzovaný průřez se volí se seznamu v levé části obrazovky.

• Posouzení dříku zdi - přední výztuž
• Posouzení dříku zdi - zadní výztuž
• Posouzení výstupku zdi
• Posouzení paty zdi
• Posouzení odlehčovací desky

Pro případ dimenzování zdi se žebrem se posuzují následující průřezy:

• Posouzení dříku zdi - přední výztuž svislá a vodorovná
• Posouzení dříku zdi - zadní výztuž svislá a vodorovná
• Posouzení výstupku zdi - horní a dolní výztuž
• Posouzení paty zdi - horní a dolní výztuž
• Posouzení žebra

Vzhled rámu se mění podle zvolené metodiky posouzení:

• Výpočet podle stupně bezpečnosti, resp. mezních stavů - v tabulce v posledním sloupci se zadávají výpočtové koeficienty, kterými se přenásobují vypočtené síly. Spočtené síly jsou zobrazeny na desktopu a aktualizují se okamžitě při jakékoliv změně dat a nastavení v rámu.
• Výpočet podle EN 1997 - v tabulce v posledním sloupci lze zadat, zda proměnné zatížení působící na konstrukci je vedlejším zatížením. Toto je blíže vysvětleno v sekci "Kombinace zatížení".
• Výpočet podle LRFD nebo SIA 267 - v tomto případě není poslední sloupec vůbec zobrazen.

Výpočet sil a jejich působení na vyšetřovaný průřez jsou popsány zde.

Běžně se dřík úhlové stěny posuzuje na tlak v klidu, zatímco pro ostatní posouzení se používá aktivní tlak. Obě volby lze změnit v rámu "Nastavení fáze".

Postup stanovení vnitřních sil v jednotlivých průřezech je popsán v teoretické části nápovědy. Při uvažování zemětřesení se navíc vypočte dodatečná síla od zemního tlaku v klidu.

Dimenzování železobetonové konstrukce se provádí podle normy zadané v záložce "Materiály a normy".

V případě dimenzování zdi podle EN 1992 lze ověřit i šířku trhlin.

V rámu lze provést více výpočtů pro různé varianty vyztužení. Lze zadat i různé výpočtové koeficienty jednotlivých sil. Tlačítko "Podrobně" otevírá dialogové okno, které obsahuje detailní výpis výsledků dimenzování.

Pod tlačítkem lze najít další možnosti - např. přenos dat do programů FIN EC.

Zobrazení kresby lze měnit v rámu "Nastavení kreslení".

Rám "Dimenzování"
